ITパスポート過去問 令和4年度（2022年）問15

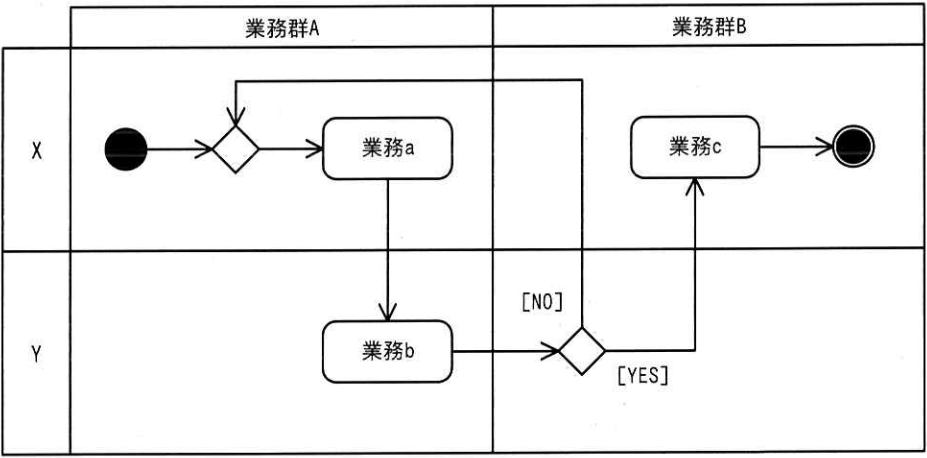

業務プロセスを，例示するUMLのアクティビティ図を使ってモデリングしたとき，表現できるものはどれか。
選択肢
- ア：業務で必要となるコスト
- イ：業務で必要となる時間
- ウ：業務で必要となる成果物の品質指標
- エ：業務で必要となる人の役割
- ア
- イ
- ウ
- エ
正解と解き方・学習ポイント（AI解説）
UMLのアクティビティ図は、業務の手順（作業の順序、分岐、合流など）を図で表します。さらに、スイムレーン（区画）を使うと、作業が誰の担当か、どの部門かなどの役割の違いを表せます。一方、コスト、所要時間、品質指標は、アクティビティ図の基本要素だけでは直接表しません。したがって、表現できるものは「エ」の人の役割です。
Point
この問題は、UMLアクティビティ図で表現できる情報を確認することが目的です。特に、スイムレーンによって作業の担当（人の役割、部門など）を表せる点を理解しているかが問われています。
解くために必要な知識
この問題を解くには、UMLアクティビティ図、特にスイムレーンの意味を理解している必要があります。
用語の整理
| 用語名 | 意味 |
|---|---|
| UML | システムや業務を図で表すための標準的な表記法です。 |
| アクティビティ図 | 作業（処理）の流れ、分岐、並行などを表すUMLの図です。業務プロセスの表現にも使われます。 |
| スイムレーン | アクティビティ図の区画です。作業を担当者、担当部門、役割ごとに分類して示します。 |
図で表せること、表しにくいこと
| 観点 | アクティビティ図（スイムレーン含む）での扱い |
|---|---|
| 作業の流れ（順序、分岐、合流） | 表せます。 |
| 人の役割、担当部門 | スイムレーンで表せます。 |
| コスト、所要時間、品質指標 | 基本要素だけでは直接表しません。注記などで補うことはあります。 |
問題の解法手順
図表の読み取り
図の主な要素
-
開始ノード（黒丸）、終了ノード（二重丸）で開始と終了を表します。
-
アクション（角丸の長方形）で実施する作業を表します。
-
分岐、合流（ひし形）で条件による流れの分かれ方や合流を表します。
-
スイムレーン（区画）で担当者、担当部門、役割の違いを表します。
解く手順
-
図にスイムレーン（区画）があり、作業が区画ごとに配置されていることを確認します。
-
選択肢のうち、スイムレーンで表せる内容がどれかを判断します。
-
スイムレーンは担当（人の役割、部門など）を表すため、「エ」を選びます。
選択肢ごとの解説
- ア：不正解
アクティビティ図は作業の順序や分岐などの流れを表す図であり、コストを直接表すための基本要素はありません。コストを示す場合は、注記や別資料で補うのが一般的です。
- イ：不正解
アクティビティ図の基本要素は開始、終了、作業、分岐、合流などで、所要時間を直接表すための基本要素はありません。時間を示す場合は注記などで補うのが一般的です。
- ウ：不正解
アクティビティ図は作業手順を表す図であり、成果物の品質指標（例：欠陥率など）を直接表すための基本要素はありません。品質指標は別の管理資料で扱うのが一般的です。
- エ：正解
スイムレーン（区画）によって、作業がどの担当者、部門、役割で行われるかを表せます。したがって、業務に必要となる人の役割を表現できます。
まとめ
UMLのアクティビティ図は、業務の手順（作業の順序、分岐、合流など）を図で表します。さらに、スイムレーン（区画）を使うと、作業が誰の担当か、どの部門かなどの役割の違いを表せます。一方、コスト、所要時間、品質指標は、アクティビティ図の基本要素だけでは直接表しません。したがって、表現できるものは「エ」の人の役割です。
